T7-28高压离心通风机

一、通风机的用途

T7-28型离心通风机，用于燃气锅炉、燃煤锅炉鼓风、煤粉输送以及高压强制通风，并可广泛用于输送物料，输送空气及无腐蚀性不自燃，不含粘性物质之气体。介质温度一般不超过50℃(最高不超过80℃)，介质中所含尘土及硬质颗粒不大于150mg/m3。

二、通风机的型式

本通风机为单吸入式，有№4、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、20、22、25共15个机号。

通风机可制成右旋和左旋两种型式。从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示;逆时针旋转称左旋风机，以"左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°，45°，90°，135°，180°，225°共六种角度。

风机的传动方式为A/D式。

三、通风机的结构

№4-12.5A主要由叶轮、机壳、进风口、支架等组成。№14D以上含轴承箱。

叶轮：T7-28型风机叶片均属前向板型。叶轮成型后经静、动平衡校正，故运转平稳。

机壳：用普通钢板焊接成蜗形壳整体、剖分式。

进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。

传动组：由主轴、整体轴承箱、滚动轴承、皮带轮、皮带或联轴器等组成。用46号机械油润滑，密封性能良好，有运行平稳、噪声小、寿命长等特点。

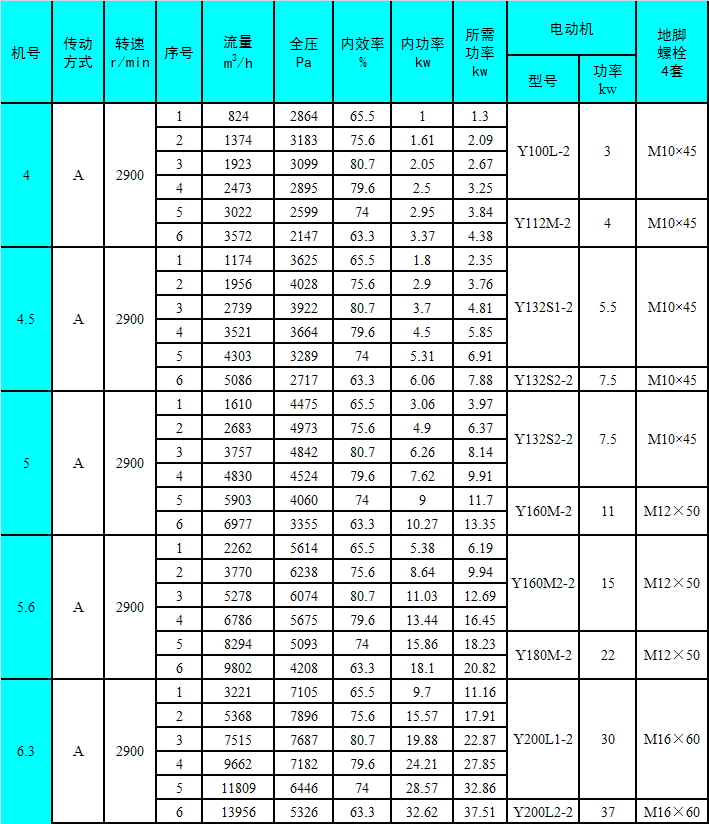

T7-28高压离心通风机性能与选用件表
