AI AII系列单级低速离心鼓风机

  一.用途

  AII系列离心鼓风机，可输送空气、煤气、二氧化碳、烧结烟气等气体，其流量范围为900-20000m3/min。进口压力：71~98kPa、出口压力：77~130kPa、升压(输送介质为空气时)可4200mmH2O。配套电机功率：260～5600kw。

  该系列鼓风机具有流量大、压力高、性能曲线平坦、高效率区域较宽、耗电省、噪声低、使用维修方便、运转平稳、密封可靠等特点。

  二.型号说明：

  AII 1200-1.283/0.933

  表示进气口绝对压力为0.933×98.067kPa，当为1时省略;

  表示出气口绝对压力为1.283×98.067kPa;

  表示进口流量为1200m3/min;

  表示单级叶轮，转速3000r/min以下，双支撑结构。

  三.结构特点

  该系列鼓风机为单级、双吸入、双支撑结构。有电动机通过弹性套柱销联轴器驱动鼓风机(配电动机功率超过1250kW时，联轴器为金属叠片挠性联轴器)。

  鼓风机机壳改为钢板焊接而成，水平中分结构，便于安装与维修。机壳上方有冲洗孔，下方有排污孔，便于清洗机壳内污物。转子由主轴与叶轮组成，主轴有优质碳钢制造，叶轮为双吸离心式，采用高强度合金钢板焊接而成。叶轮组装后，经过静平衡校正;转子组装后，再经过动平衡校正，确保鼓风机运转平稳。

  鼓风机进气室两端的机壳密封体内和叶轮进口圈处采用迷宫式密封。输送介质为空气或煤气时密封材料为ZL102;输送介质为煤气或二氧化硫时，机壳密封体上还装有油杯，以油环压挤润滑脂进行油封，可防止气体外泄，增加密封效果。该型风机如输送空气，可制成钢板壳，结构比较简单，如同大通风机结构。

  轴承箱是铸铁制成的上下中分结构，一侧以半圆型法兰与机壳联接。机壳两侧的轴承箱内各装有向心推力滑动轴承和向心滑动轴承，通过外部稀油站供油强制润滑，润滑油为22号或30号透平油。润滑系统包括稀油站(含油站、仪表盘和电器控制柜三部分)、高位油箱等，由于停电而停机时，高位油箱能继续维持一定时间的润滑，确保机组安全停机。

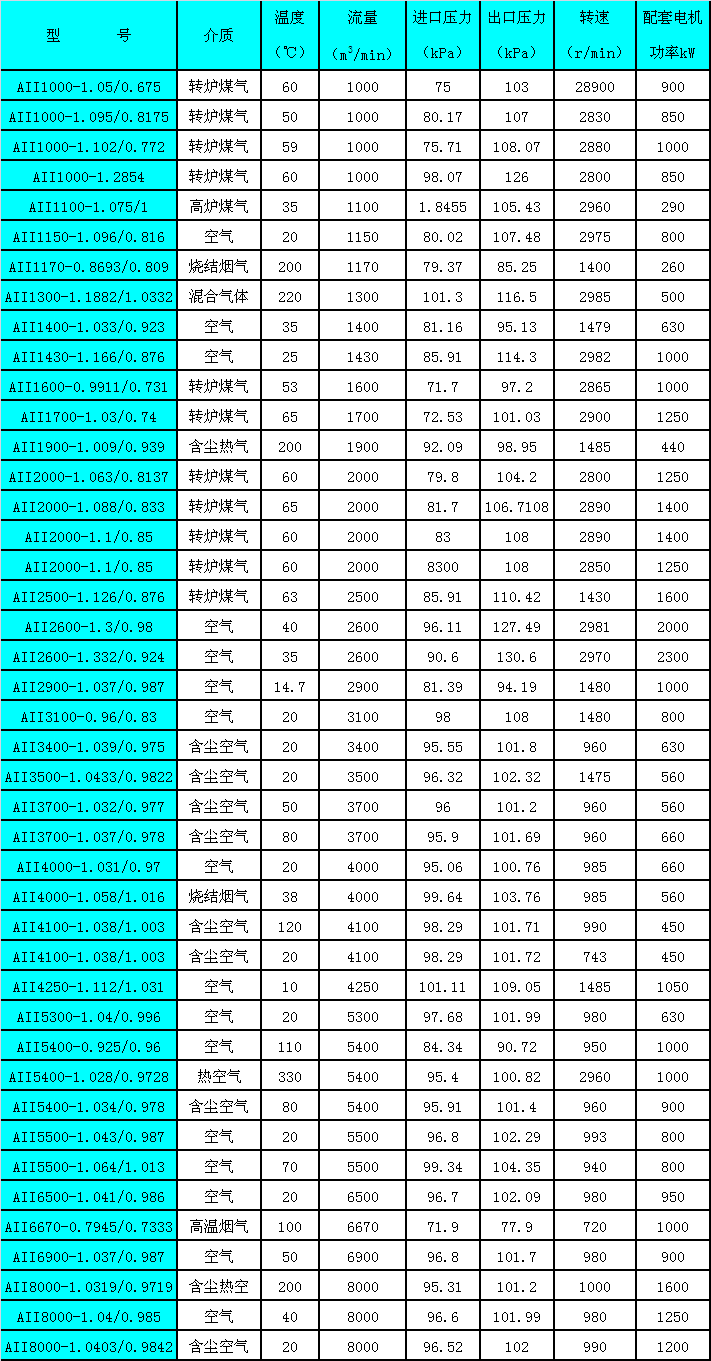

AⅡ系列单级双支撑鼓风机性能参数表
